您当前位置：首页 >> 下载线 >> U-EC6 c8051f单片机仿真器 配送资料光盘 全新原装保证质量
          烧录器  编程器

   U-EC6 c8051f单片机仿真器 配送资料光盘 全新原装保证质量(增强版)

  •   U-EC6 USB调试适配器为Silabs原厂设计的C8051F调试适配器，小巧精致，性能更稳定，仿真速度更快。增加电源和IO口保护电路，并可为目标板提供电源，支持最新SI100X及SI101X系列芯片。C8051F单片机的低价位开发套件是为您提供快速开发应用系统的工具，访套件包含了开发所需的软件和硬件，性能优于传统的仿真器，具有完全的USB2.0接口、免安装驱动程序、硬件加强型保护功能。U-EC6 USB调试适配器为通用件，更换不同的目标板，可调试不同的C8051F MCU,该工具可实现单步和修改，下载程序到Flash存储器等功能。
    1.USB Debug Adapter为Silabs原厂设计的C8051F调试适配器，是U-EC5的升级版；
    2.原厂的USB Debug Adapter 小巧精致，性能更稳定，仿真速度更快。
    3.USB Debug Adapter增加电源和IO口保护电路，并可为目标板提供电源，支持最新SI100X及SI101X系列芯片。
    4.C8051F单片机的低价位开发套件是为您提供快速开发应用系统的工具，该套件包含了开发所需的软件和硬件，性能优于传统的仿真器。
    5.USB Debug Adapter具有完全的USB2.0接口、免安装驱动程序、硬件加强型保护功能（减少使用不当造成的硬件损坏率）
    6.USB Debug Adapter为通用件，更换不同的目标板，可调试不同的C8051F MCU，该工具可实现单步、连续单步、断点、停止/运行，支持寄存器/存储器的观察和修改，下载程序到Flash存储器等功能。硬件调试可使用Keil的Vsion2环境，该调试环境支持所有的C8051F MCU.
    7.免安装USB驱动程序，即插即用，与上位机通讯速度

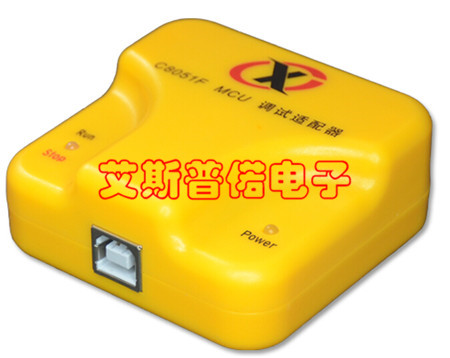

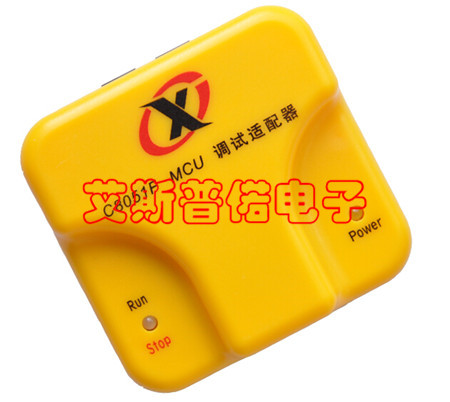

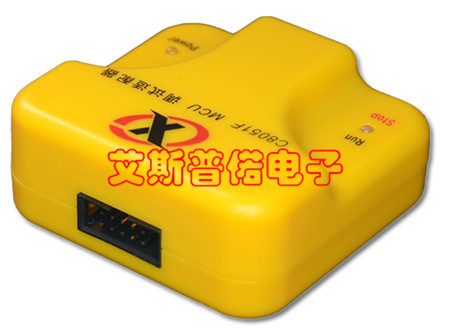

产品展示
J-Link (带转接板)




硬件解析

  • 选购仿真器请认准品牌，一分价格一分货！在全功能C8051F仿真器里面（EC5或者EC6），有USB口的防静电电平芯 片，有10P JTAG口的电平保护芯片！
    1、USB口一个是过压保护，即是500mA的自恢复保险，一个是防静电保护，即是保护USB插拔瞬间的静电烧坏里面的主芯片或者其他芯片！
    2、10PJTAG有双重保护一个是防静电电平保护芯片，和宽电压电平转换芯片4片，为SN74LVC2G125，这个芯片支持1.65~5.5宽电压工作，由于C8051F单片机有低压1.8V左右，高压5V，最常用的是3.3V,C8051F的正版仿真器会有个利用主芯片输出一个电压再经过一个TLV4110东或者TLV4111Y放大给SN74LV2G125供电，即仿真器根据使用的芯片不一样输出的电压不一样，增强仿真器的稳定性！网店上很多版本的C8051F仿真器都把这个调压电路省掉了，因为这个芯片价格比较昂贵。
    3、仿真在不适用的时候把里面的电压都关闭了，只有一个主芯片C8051F321在工作，这个也是使用了对TLV4110的输出使能关断！
    4、还有很多所谓的可以5V500mA的输出端口，是去掉了保护电路让USB输出，USB的电压在电流达到300mA的保护电路，而且这个5V输出是在仿真器使用的时候才会输出，而不是一直输出的，很多版本的仿真器都把这个也省掉了。
    5、仿真器里面没有引出3.3V，很多引出3.3V的电压的仿真器是用C8051F321内部稳压使用，这个3.3V稳压只能输出几十MA,当外面长时间大电流使用的时候，或者有高电压输入的时候就会把仿真器烧掉。支持C8051FXXX全系列的单片机！

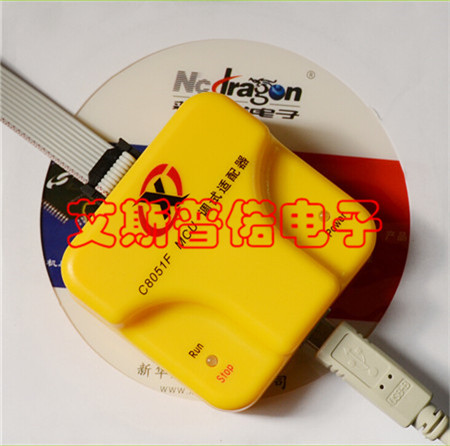

配件

U-EC6仿真器 1台
优质USB数据线 1根
10P灰排线 1根
资料光盘 1张
