| USB2.0脱机联机高速通用编程器 ：SUPERPRO/7100 |
SUPERPRO/7100烧录器特点: |
| |
|
SUPERPRO/7100烧录器功能: |
◆ 工业品级的高速FLASH存储器量产编程器。性价比极高。
◆ 强化支持eMMC、并行NAND FLASH、串行NAND FLASH、串行 FLASH/EEPROM、NOR FLASH等器件。
◆ 最多4颗芯片并行编程。4个可独立更换的适配器。
◆ 编程器速度极高。其中eMMC的操作速度比SP5000提高近10倍。
◆ 三种工作模式。
1）联机模式。通过USB2.0口(高速)与本地PC通讯，实现联机控制；
2）脱机模式。自带键盘、LCD显示器、可移动存储器(标准SD卡),可以脱机独立运行,操作便捷,易于扩展,最适合工厂现场大批量生产。工程文件（数量仅受卡容量限制）在联机状态创建和下传到SD卡；
3）网络模式。接入局域网实现本地或远程控制。
◆ 更先进的第九代管脚驱动技术提供更干净的信号、更宽的电压范围以及更精确和更高频率的时钟。配合符合原厂规范的精密时序发生器确保直接支持Vcc为1.2V到5V各种工艺的器件，并具更高速度和更高良品率。
◆ 芯片安全保障机制。内建精密电压自校测电路，确保任何时候电压处于预设精度之内；自诊断功能随时诊断硬件故障，确保机器状态良好；
◆ 完善的过压、过流及ESD保护功能,避免损坏编程器。
◆ 强大的软件功能简化操作,提高效率,避免出错,对用户关怀备至。
1）在一个操作界面内管理多台机器，方便集群扩展。
2）工程(Project)。将用户关于对象器件的各种操作、设置,包括器件型号设定、烧写文件的调入、配置位的设定、批处理命令等保存在工程文件中,每次运行时一步进入写片操作，有效降低误操作概率。
3）批处理(Auto)命令。允许用户将擦除、查空、编程、校验、加密等常用命令序列随心所欲地组织成一步完成的单一命令。
4）量产模式。检测插座状态，一旦检测到芯片放置好及自动启动操作，,无须人工按键。
5）动态缓冲区。每一颗芯片烧写的数据都可以不同，软件按照用户要求自动完成数据变动，包括标准的和定制的序列号发生器（如MAC地址等）。
6）日志文件、生产统计功能。为质量跟踪提供便利。
7）知识产权保护功能：SD卡加密、工程文件权限管理及加密、产量限制、远程控制。
8）扩展。通过USB HUB或LAN SWITCH控制多达12台机器同时工作。
9）支持几乎各种已知文件格式并具备自动文件格式识别功能.
10) 条码管理功能。通过扫描工单上的条码即完成工程文件加载等一系列工作，避免人为操作错误。
11）接受用户特殊功能及算法软件定制。
12）支持WINDOWS 8/7/VISTA/XP. |
SUPERPRO/7100烧录器电气及机械规格: |
-
◆ PC通信接口： USB2.0(高速)，LAN(100M)
-
◆ 脱机存储媒介：SD卡
-
◆ 键盘及显示器：6键薄膜键盘、20字X4行LCD显示器
-
◆ 电源： DC 12V /1.5A. 电源适配器
-
◆ 主机尺寸：184 x 160 x 78 (mm); 主机重量：1 Kg
-
◆ 包装尺寸：310 x 250 x 145 (mm); 包装重量：1.8Kg
-
◆ 工作温度范围：0-50°C。工作湿度范围：20%-80%
|
包装配置 |
◆ 标准配置：主机一台，DC 12V /1.5A电源适配器一只，USB线缆一根
|
几种eMMC器件速度实测数据 （P+V时间，单位：S） |
厂商 |
器件 |
3968MB |
1984MB |
1024MB |
TOSHIBA |
THGBM5G6A2JBAIR |
469 |
243 |
105 |
SANDISK |
SDIN7DU2-32G |
357 |
191 |
96 |
SAMSUNG |
KLMCG8GE4A |
384 |
203 |
96 |
SAMSUNG |
KLMAG4FEKA |
439 |
222 |
101 |
|
几种编程器品牌速度比较（P+V时间，单位：S） |
文件大小 |
FlashCORE-III |
BP 2800F |
SP7100 |
1GB |
278 |
- |
96-105 |
2GB |
413 |
398 |
191-243 |
4GB |
744 |
460-508 |
357-469 |
8GB |
NC |
933 |
792-880 |
|
| |
-
◆ 自购买之日起,壹年内凭发票保修;适配器和插座属易损耗品,不保修;
-
◆ 网上技术支持 或者电话技术咨询138-2335-7502;
|
| |
-
◆ 器件支持: NOR FLASH存储器,Nand FLASH存储器,SPI Nand FLASH存储器,eMMC,器件工作电压1.2-5V。
-

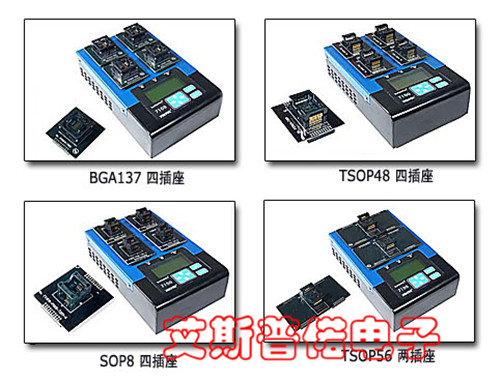

◆ 封装支持: TSOP48,TSOP56,BGA63,BGA107,BGA137,BGA153,BGA162,BGA169, ...
-
◆ 联机通讯接口: USB2.0 LAN
-
◆ 脱机模式: 支持脱机操作
-
◆ 电源规格: 输入交流 100-240V, 50/60HZ; 输出直流 12V/1.5A 功耗:15W
-
◆ 主机尺寸: 184 * 160 * 78 毫米; 重量：0.8公斤
-
◆ 包装尺寸: 310 * 250 * 145 毫米;包装毛重：1.65公斤
|
标准配置: |
| |
|
