名称：MPIII Writer
产品购买编号：MP3-WRITER
用途：1.MPIII Writer不支援型号: SN8P2947，
SN8PC22，
SN8F27E93/27E93L/27E94/27E94L
2. 适用于工程开发及大规模MCU烧录用及可支援线上烧录。此Writer为USB介面并可支援线上直接更新Writer最新版本Firmware。 |

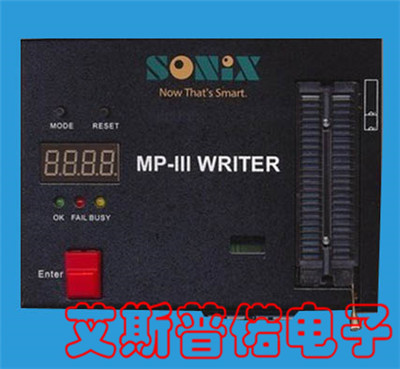

(MPIII Writer)
|
名称：MPIII Writer - LV
产品购买编号：MP3-LV-WRITER。
用途：
1. MPIII Writer - LV 支援型号:
SN8P26L31/26L32/26L321/26L34/26L38
SN8PC20
2. 适用于工程开发及大规模MCU烧录用及可支援线上烧录。此Writer为USB介面并可支援线上直接更新Writer最新版本Firmware。 |
(MPIII Writer - LV)
|
注意：1.烧录时MPIII Writer需插上欲烧录MCU型号的转接板(ICE Transition Board或Writer Transition Board)才可烧录。
2.当选用ICE Transition Board时，将相对应MCU型号的ICE Transition Board通过20PIN排线接至MPIII Writer上，再将MCU放置于ICE Transition Board上的Text Tool即可进行烧录。
3.当选用Writer Transition Board时：
A.IC脚位小于或等于48PIN：
将相对应MCU型号的Writer Transition Board安插于MPIII Writer上，再将MCU放置于MPIII Writer上的Text Tool即可烧录。
B.IC脚位超过48PIN：
将相对应MCU型号的Writer Transition Board通过20PIN排线接至MPIII Writer上，再将MCU放置于Writer Transition Board上的Socket即可烧录。
4.支持操作系统：
Win2000 / XP-32bit
Vista-32/64bit
Win7-32/64bit |
(ICE Transition Board烧录连接图)
(Writer Transition Board烧录连接图)
(IC脚位小于或等于48PIN)
(IC脚位超过48PIN)
|
配件：
-
20PIN Cable
-
7.5V DC Power Adaptor
-
Power Cord
-
CORE
-
USB Cable
|
(20PIN Cable)
(7.5V DC Power Adaptor)
(Power Cord)
(CORE)
(USB Cable)
|
2. 连接DC 7.5V/ 2A 直流电源。
3. 利用 Mini USB Cable 将烧录器和 PC 连接。
4. 执行支持此款烧录器的软件（如 MPIII_WtV100.exe）将待烧录的 .SN8 档下载到烧录器的 EEPROM
中。
5. 烧录器与PC 通信的操作（如下载SN8 档，联机烧录等操作），需看到数码管显示“uSb”字样方可
继续进行（如无此提示，请按下RESET 按键或检查连接状况）。
6. 在未插接USB Cable 的状态下，烧录器上电或按下 Reset 键后，数码管会首先显示“芯片型号-韧件
版本号”，然后显示存储在EEPROM 内的烧录代码资料（包括MCU 型号及Checksum 值）。EPROM
为空或资料错误，会有 “Err4” 提示，红色指示灯常亮，并有报警声。此时按下“Enter”按键取消
报警，重新下载正确的.SN8 档即可。韧件版本号及其支持的MCU 型号对照表请参考附录1 或查询相
关芯片规格书。
7. 烧录器配备的EEPROM 如果损坏或人为拆卸，则会有“Err4”的错误信息提示。
8. OTP MCU 放置方向如下图所示或参考烧录器外壳标识。
芯片脱机烧录操作
1.芯片脱机烧录步骤
步骤1：下载烧录代码
步骤2：芯片脱机烧录
2.下载烧录代码
将DC 7.5V/2A 电源线、USB 线分别与MP-III Writer 连接；
将烧录器动切换到USB 联机模式；
开启烧录软件联机下载 .SN8 烧录代码到EEPROM，并记下其Checksum 值，详细操
作请参考第三章相关信息；
拔除USB Cable，烧录器会自动复位并进入脱机模式。通过“Mode”和“Enter”按键
选择Fun5，检查EEPROM 的Checksum 值是否和记录值相同；
烧录代码下载完毕。
3.芯片脱机烧录
取下烧录器外壳插接MP 烧录转接板，或使用20pins 排线连接V3 转接板；
连接DC 7.5V/2A 电源，烧录器默认工作模式为FUN6；
待数码管显示完毕“待烧录芯片型号-Checksum 值”后放入待烧录MCU，按“Enter”
键开始烧录，所执行的动作为“Program + Verify”，烧录成功后“OK”指示灯点亮；
详细操作请参考说明书！
